一級建築施工管理

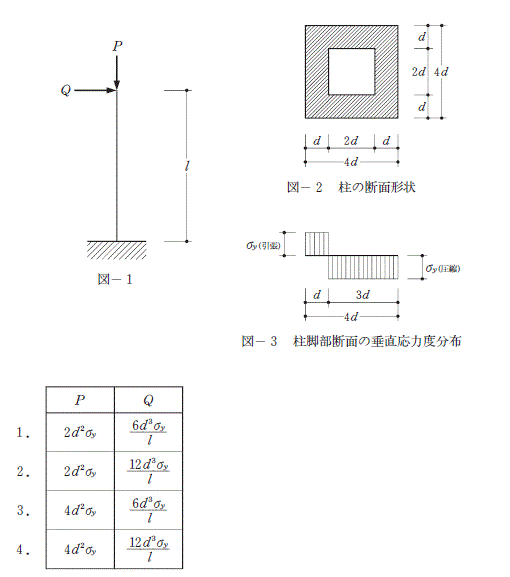

〔N o.1〕図−1のような脚部で固定された柱の頂部に鉛直荷重及び水平荷重が作用している。柱の断面形状は図−2に示すような箱形断面であり、鉛直荷重の合力及び水平荷重の合力は断面の図心に作用しているものとする。柱脚部断面の垂直応力度分布が図−3のような全塑性状態に達している場合のととの組合せとして、正しいものは、次のうちどれか。ただし、箱形断面は等質等断面とし、降伏応力度はσとする。
